热门关键词： 3.0级汽车专用塑料 玻纤增强ABS 工程塑料粒子 PC/ABS
ABS塑料是综合性能较好的热塑性塑料，但ABS塑料的强度、硬度、尺寸稳定性及热变形温度等性能尚不能满足市场工程件的要求，玻纤增强ABS塑料不仅保持了ABS塑料原有的力学性能、热稳定性能和加工性，并且可以有效低提高其拉伸强度、弹性模量、热变形温度及尺寸稳定性，使ABS塑料的应用领域得到广泛应用。

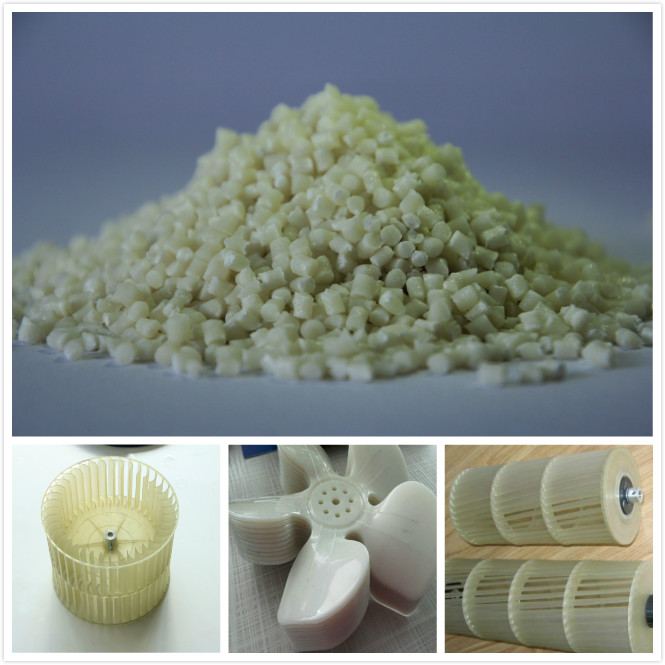

中新华美公司经过20多年的从业经验，自行研制开发了玻纤增强ABS复合材料，分别用10%、20%、30%的玻璃纤维开发出ABS-GF-10、ABS-GF-20、ABS-GF-30等产品，被广泛应用在排风扇叶、电脑冷却风扇、照相机内外科及汽车零配件。
玻璃纤维增强ABS复合材料是以ABS树脂为主体，在双螺杆挤出机加入适量经过表面处理的玻璃纤维而制得一种新型热塑性塑料，它不仅保持了原有材料的力学性能、电学性能、热学性能和加工性能，而且还具有以下优点：有较高的弹性模量，材料刚度有很大提高；热变形温度显著提高，使用温度范围和应用领域扩大，线膨胀系数显著减少，成型收缩率显著降低，增强了制品尺寸稳定性。
|
项目 |
单位 |
检验方法 |
ABSG15 |
ABSG20 |
ABSBG30 |
|
拉伸强度 |
MPa |
ISO 527-2 |
60 |
75 |
85 |
|
伸长率 |
％ |
ISO 527-2 |
- |
- |
- |
|
弯曲强度 |
MPa |
ISO 178 |
95 |
100 |
135 |
|
弯曲模量 |
MPa |
ISO 178 |
4500 |
5000 |
6500 |
|
简支梁缺口冲击强度 |
KJ/m2 |
ISO 179-1 |
10 |
9.5 |
10.5 |
|
密度 |
g/cm3 |
ISO 1183 |
1.15 |
1.19 |
1.26 |
|
热变形温度 |
℃ |
ISO 75 |
95 |
100 |
105 |
|
成型收缩率 |
％ |
ISO 294 |
0.2-0.4 |
0.2 |
0.2 |
|
特性 |
|
|
高流动 |
通用 |
高强度 |
玻纤增强后的ABS塑料，其弯曲强度、拉伸强度提高2-3倍，热变形温度比纯ABS提高10-15℃，成型收缩率减少1/4-1/2，耐候性方便也比纯ABS塑料有所改善。
随着玻纤质量分数的增加，复合材料的拉伸强度、弯曲强度也随之增加，断裂伸长率先下降而后基本保持不变。
青岛中新华美塑料有限公司作为奇美投资的塑料染色、改性加工企业，20年来从未改变，技术精湛、实力雄厚，长期供货稳定，满足您在染色塑料、改性塑料、奇美原材料的需求，服务热线：400-606-8757、137 9288 6757（微信同号）
。
咨询热线
400-606-8757
在线留言
收藏本站
手机网站
网站地图
鲁公网安备 37021402000383号
扫一扫关注微信
扫描进入手机站
